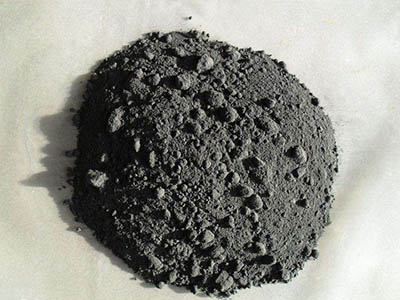

? ? ? 碳化硅粉是一種重要的高溫材料，廣泛應(yīng)用于高溫陶瓷、電子元器件、光學(xué)玻璃等領(lǐng)域。碳化硅粉的制備工藝有多種，按初始原料的物質(zhì)狀態(tài)大致可分為固相法、液相法和氣相法三種方法。

? ? ? 固相法

? ? ? 碳熱還原法：這是制備碳化硅粉的傳統(tǒng)方法，在Acheson電阻爐中，將純度較高的石英砂（主要成分為二氧化硅）和固定碳含量較高的石油焦的混合物加熱到2500℃左右，使其充分反應(yīng)，二氧化硅被碳還原制得碳化硅。所得反應(yīng)產(chǎn)物以α-碳化硅為主，含量一般為96%左右，冶煉產(chǎn)物為綠色和黑色，碳化硅含量愈高顏色愈淺，高純?yōu)闊o色。

? ? ? 機(jī)械粉碎法：通過外力作用使粉體顆粒（金屬鹽或金屬氧化物充分混合、研磨、煅燒后的產(chǎn)物）內(nèi)部缺陷擴(kuò)展，得到超細(xì)粉體。其實(shí)質(zhì)是靠動能來破壞材料的內(nèi)結(jié)合力，使材料分裂產(chǎn)生新的界面。該方法設(shè)備和生產(chǎn)工藝簡單，成本低，產(chǎn)率高，但在反應(yīng)過程中易引入鐵等金屬雜質(zhì)。

? ? ? 自蔓延高溫合成（SHS）法：又稱燃燒合成法，該方法以外加熱源點(diǎn)燃反應(yīng)物坯體，然后利用自身的燃燒反應(yīng)放出的熱量使化學(xué)反應(yīng)過程自發(fā)地持續(xù)進(jìn)行，從而合成碳化硅。該方法具有工序少、流程短、成本低等特點(diǎn)，但在反應(yīng)過程中有可能形成復(fù)雜相，容易從一些原料直接轉(zhuǎn)變?yōu)榱硪环N產(chǎn)品。

? ? ? 液相法

? ? ? 溶膠-凝膠法（Sol-gel）：將原料（一般為金屬無機(jī)鹽或金屬醇鹽）溶于溶劑（水或醇）中形成均勻溶液，使溶質(zhì)與溶劑發(fā)生水解（或醇解）一聚合反應(yīng)，生成的聚合體納米級粒子形成均勻的溶膠，經(jīng)過干燥或脫水轉(zhuǎn)化成凝膠，再經(jīng)過熱處理得到所需要的超細(xì)粉體、纖維或薄膜。溶膠-凝膠法是獲得純度較高、納米級別、均勻的碳化硅微粉的簡單方法之一。

? ? ? 熱分解法：有機(jī)聚合物的熱分解是制備碳化硅粉體的技術(shù)之一。該方法主要包括兩類：一類是加熱先驅(qū)體發(fā)生分解反應(yīng)放出小單體，再由碳熱還原反應(yīng)制得碳化硅粉體；另一類是加熱先驅(qū)體放出小單體后生成骨架，形成碳化硅粉體。先驅(qū)體的合成是該法制備碳化硅粉體的關(guān)鍵。

? ? ? 氣相法

? ? ? 化學(xué)氣相沉積法（CVD）：將大于或等于兩種的氣體注入一個密閉的環(huán)境中，然后注入的氣體發(fā)生擴(kuò)散充滿整個空間并發(fā)生一定的化學(xué)反應(yīng)，得到一種新的物質(zhì)。CVD法一般以硅烷和四氯化硅等為硅源，以四氯化碳、甲烷、乙烯、乙炔和丙烷等為碳源，合成碳化硅粉體。雖然采用CVD法利用有機(jī)氣源合成可以得到高純的納米級超細(xì)碳化硅粉體，但該方法不利于后期的收集，且不適合大批量高純粉體的合成。

? ? ? 激光誘導(dǎo)法（LICVD）：通過激光為加熱熱源生成納米碳化硅。其原理是利用反應(yīng)氣體分子或催化分子對特定波長的激光共振吸收，反應(yīng)氣體分子受到激光加熱引起反應(yīng)物發(fā)生激光光解、激光熱解、激光光敏化和激光誘導(dǎo)等離子化學(xué)反應(yīng)，在適合工藝參數(shù)的條件下獲得超細(xì)粒子空間成核和生長，形成納米顆粒。

? ? ? 等離子氣相合成法（PICVD）：在電場作用下，氣體電離形成等離子體，利用等離子體放電使反應(yīng)氣體實(shí)現(xiàn)化學(xué)氣相沉積。通過該方法可以制備出純度高、粒度分布均勻、粒徑超細(xì)（0.08μm~0.5μm）可調(diào)的納米級碳化硅粉體。

? ? ? 在制備碳化硅粉的過程中，需要嚴(yán)格遵守操作規(guī)程。防止粉塵污染和有害氣體排放對環(huán)境和人體健康造成危害。同時，還需要加強(qiáng)設(shè)備維護(hù)和保養(yǎng)工作，確保設(shè)備的正常運(yùn)行。并且，通過不斷優(yōu)化制備工藝和生產(chǎn)要點(diǎn)，可以提高碳化硅粉的質(zhì)量和產(chǎn)量，滿足市場需求并推動相關(guān)產(chǎn)業(yè)的發(fā)展。
