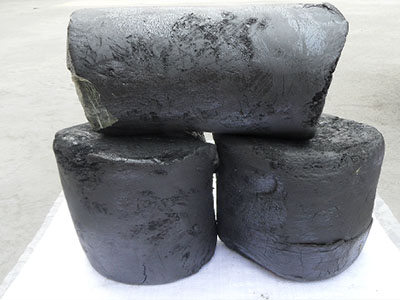

無水炮泥是指采用焦油、樹脂等作為黏結(jié)劑，并用剛玉、鋁礬土、黏土、碳化硅、焦粉等為原料制作的炮泥。無水炭素炮泥用碾泥機(jī)醫(yī)制而成碾壓時先放油，然后放塊料（粘土和瀝青），待粉碎后再放粉料（焦粉和熟料粉），壓好混勻，當(dāng)符合標(biāo)準(zhǔn)后即可出泥。

　　焦油是無水炮泥的主要結(jié)合劑，同時也起增加塑性的作用。在使用中，煤焦油炭化，形成碳結(jié)合；碳結(jié)合一旦形成，炮泥從低溫到高溫的強(qiáng)度就能得到保證，因此，焦油能提高無水炮泥的抗渣侵蝕性及抗熔融鐵水沖刷能力，延長了出鐵時間。但焦油成分復(fù)雜，炭化緩慢，形成強(qiáng)度所需時間長；另外，焦油在常溫下粘度大，不易分散均勻，也給生產(chǎn)帶來困難。采用改性焦油解決了這個問題。

　　以礬土熟料顆粒和焦粉為骨料，各配比一定，研究焦油加入量（外加）對無水炮泥性能的影響。焦油的加入量對無水炮泥的性能影響很大。隨著結(jié)合劑加入量的增加，無水炮泥的可塑性變好，但是體積密度變小，顯氣孔率增大，常溫耐壓強(qiáng)度和抗折強(qiáng)度減小，燒后線膨脹變小。由于無水炮泥在壓炮時須有較好的可塑性，而使用過程中又需要有良好的抗沖刷及抗侵蝕性能，因此，無水炮泥中焦油的加入量應(yīng)有嚴(yán)格的控制范圍，通常在12%～25%

　　以上是小編針對無水炮泥做的簡單分析，希望對大家有所幫助。后期也可以關(guān)注下網(wǎng)站，有任何產(chǎn)品的問題，隨時給小編留言。
